Le logiciel Windigipet permet la supervision et la commande de l'ensemble des automatismes d'un réseau ferré.



Dans sa version 9, plusieurs modes d'automatisation sont proposés :



Mode Détails Ecran
Horaire

La circulation des trains s'effectue selon un scénario horaire programmé. Tous les comportements de trains sont possibles (Avant, arrière, programmation des vitesses, des évènements à contact, etc.).



Avantage : contrôle total des mouvements de trains qui peuvent être très réalistes.



Inconvénient : pas de fantaisie, tout de déroule toujours comme prévu. La position initiale des trains est toujours la même.

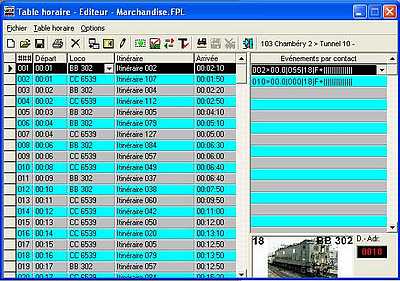

Table horaire
Contacts de commande

La circulation des trains s'effectue de façon séquentielle selon les contacts de commande, c'est à dire en fait les contacts de rétrosignalisation.



Avantage : Génération de mouvements plus aléatoires que dans le mode horaire.



Inconvénient : les mouvements complexes : changement de sens de marche, dételage, etc. ne sont guère possibles.

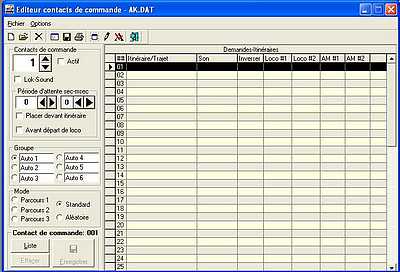

Contacts de commande
Trajets

Un trajet est une succession d'itinéraires avec la possibilité automatique de déviations selon l'occupation des voies (par exemple devant une gare).



Avantage : encapsuler une succession d'itinéraires sous une seule appellation ainsi que la possibilité de variantes dans les itinéraires empruntés par un train.



Inconvénient : pas de possibilité d'insérer les trajets dans le mode horaire, ni de contrôler les évènements à contact (dételage à l'aplomb du rail de dételage par exemple).

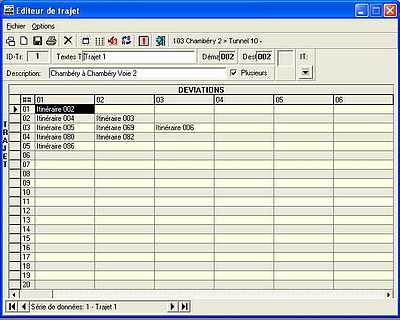

Trajets





Chacun de ces modes présente des avantages et des inconvénients. C'est au goût de chacun et des spécificités de son réseau de choisir l'un ou l'autre ou encore l'un et l'autre successivement.



Pour mon réseau, compte tenu de la densité des trains qui circulent et de la complexité des mouvements envisagés (manoeuvre du pont tournant, dételage, etc.), seul le mode horaire est adapté. On peut lui associer le concept de parcours (voir plus loin). Le logiciel gère la marche des trains et les conflits éventuels, les aiguillages, les signaux, etc.

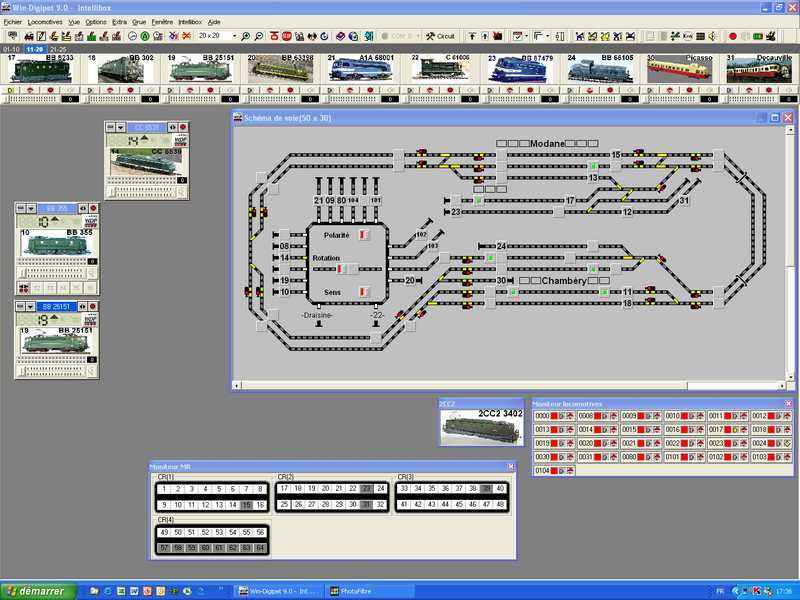

L'interface utilisateur de Windigipet est celle de la photo ci-dessous.



La supervision est interractive. Les évènements qui interviennent sur le réseau sont affichés en temps réel sur l'écran. La commande par la souris permet d'intervenir à distance sur tout élément du réseau (locos, feux, aiguillages, dételeurs, pont tournant).



Réseau



L'utilisation de Windigipet passe par les étapes suivantes :



1. Configurer le système

2. Renseigner la base de données des locomotives,

3. Editer le schéma de voie,

4. Saisir les données (adresse des accessoires, etc.),

5. Editer les itinéraires,

6. Editer éventuellement des parcours,

7. Exploiter le réseau.



Les pages suivantes présentent chacune de ces étapes.
