1- La configuration du système
Comme tout logiciel mettant en oeuvre des périphériques et des communications, Windigipet doit être configuré pour tenir compte des spécificités de l'installation.

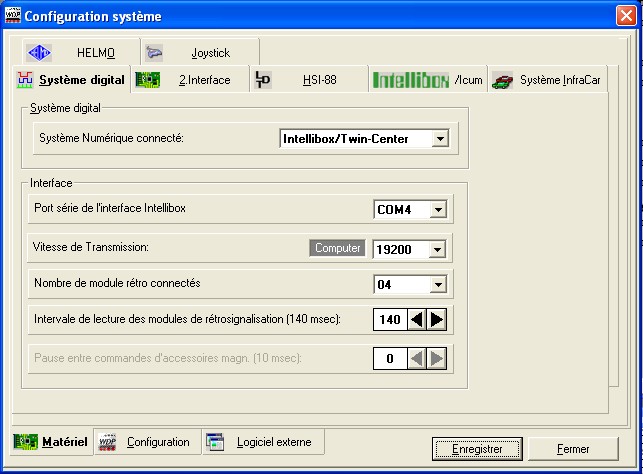

Première étape de la configuration (Matériel) :
- sélectionner la centrale utilisée (ici Intellibox)
- choisir le port série utilisé (plusieurs essais peuvent s'avérer nécessaires pour trouver un port libre, ici COM4)
- choisir la vitesse de transfert de données (ici le choix s'est porté sur la vitesse la plus rapide)
- indiquer combien de modules de rétrosignalisation sont connectés (cette valeur correspond au nombre d'entrées de rétrosignalisation divisé par 16 entrées (nombre entier), par exemple j'ai 7 modules de 8 entrées soit 56 entrées en tout, donc 56/16 = 4 en valeur entière)
- laisser les autres paramètres inchangés.

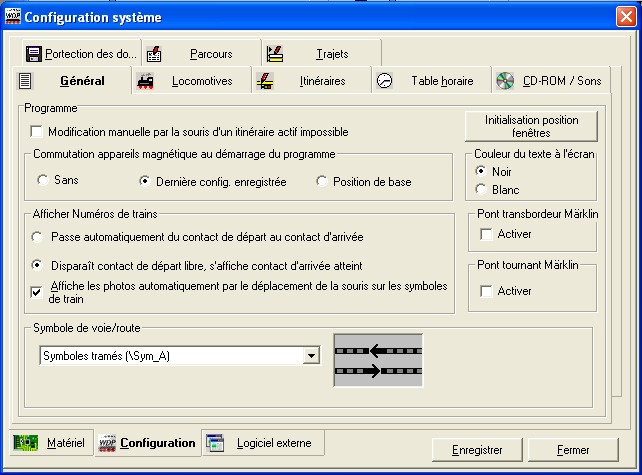

Deuxième étape de la configuration (Configuration / Général) :
- configurer quelques options comme le choix de l'affichage du numéro de train

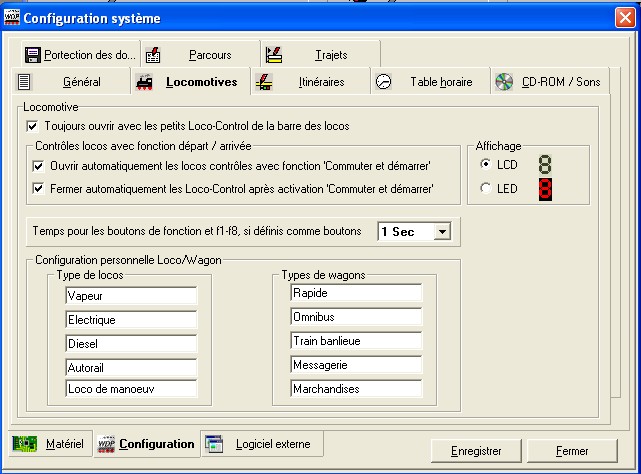

Troisième étape de la configuration (Configuration / Locomotives) :
- configurer quelques options, notamment la catégorie des trains car des conditions pourront être mises pour la circulation des trains de ces catégories (par exemple, un train long peut être interdit sur une voie courte : voir paramétrage Configuration/Itinéraires)

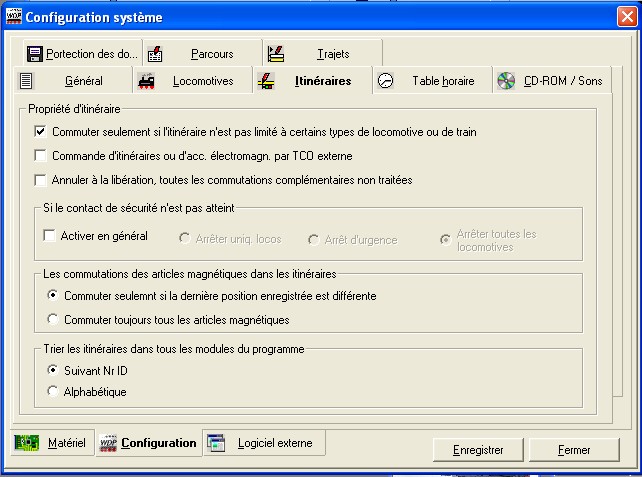

Quatrième étape de la configuration (Configuration / Itinéraires) :
- cocher le premier item si on veut mettre des conditions de circulation à certains trains (voir Configuration/Locomotives)

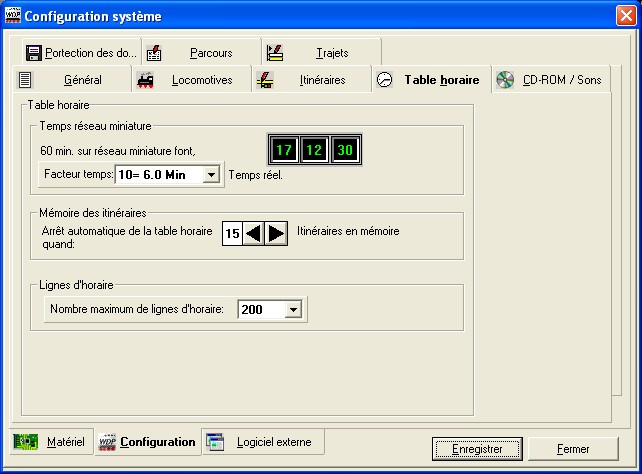

Cinquième étape de la configuration (Configuration / Table horaire) :
- régler le facteur temps des tables horaires. C'est en quelque sorte une échelle de temps, nécessaire pour synchroniser les évènements. On peut dilater le temps selon son goût, la circulation des trains en dépendra bien évidemment.
Ce sont là les principaux réglages. En cas d'utilisation des parcours et trajets, il y aura lieu de configurer quelques autres paramètres.
