LES DÉCODEURS

page1 - page2





Dans un réseau à commande digitale, le décodeur digital embarqué sur les locomotives joue un rôle essentiel. Ce rôle est décrit dans la page "Le digital".



Dans cette page ne sont présentés que le schéma de câblage (universel) des décodeurs et sur une photo, un exemple d'installation sur une ancienne locomotive Roco. Les locomotives vendues aujourd'hui sont pré câblées et un emplacement est prévu pour le décodeur.

Sur les anciennes locomotives, il faut tout d'abord décâbler entièrement le circuit électrique initial.

Ensuite, il faut prévoir l'emplacement du décodeur (en cas de faible place, essayer un décodeur pour l'échelle N, mais ce n'est pas toujours concluant à cause des limitations électriques de ce type de décodeur, en particulier le courant, limité en général à 500 mA). Il peut s'avérer nécessaire de dégager de l'espace en enlevant un peu de "matière" sur la loco !

Enfin il faut câbler les fils du décodeur conformément au schéma ci-dessous. Il est astucieux d'effectuer les essais avant de replacer la caisse.

En principe tout cela ne présente pas beaucoup de difficulté lorsqu'il y a la place et lorsque la caisse et le châssis sont en plastique. En effet, tous les éléments de la locomotive doivent être isolés les uns des autres. Sinon, gare aux courts-circuits.



La page suivante précise le type de décodeur qui équipe chacune de mes locos.

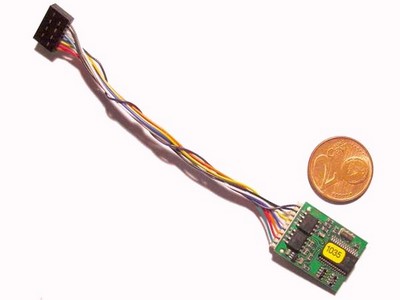

Décodeur Lenz 1035

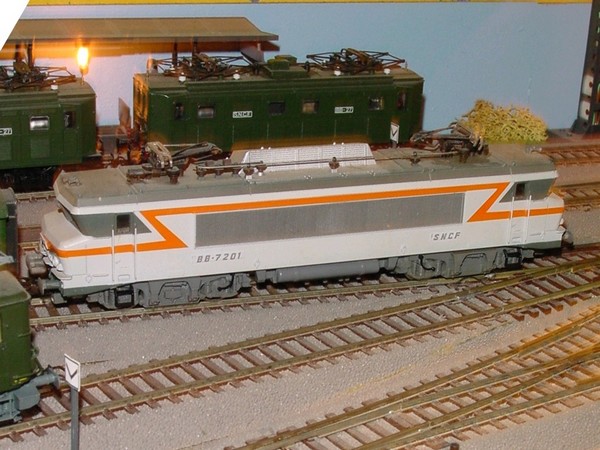

Exemple de montage d'un décodeur Zimo dans une ancienne loco BB 7201 de Roco (achetée dans les années 80).

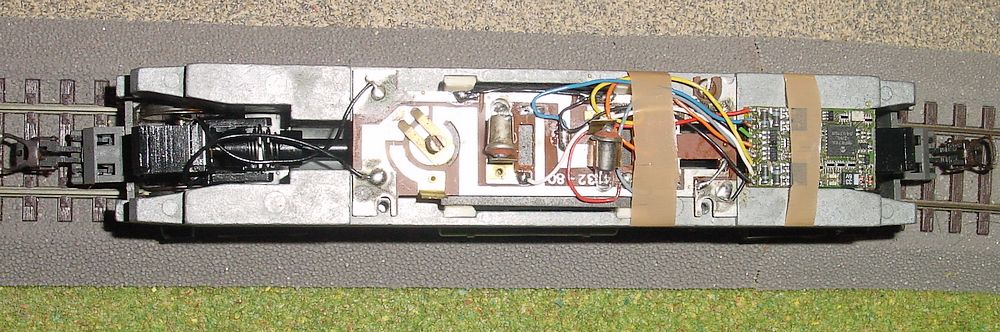

On distingue à droite le décodeur, maintenu en place par de l'adhésif. Les fils de la nappe sont soudés sur les pistes imprimées d'origine et maintenus aussi par de l'adhésif.

Ainsi équipée, cette locomotive qui a passé 20 ans dans une cave, a retrouvé une nouvelle jeunesse et fonctionne à la perfection.
